インフラ関連の施設で使用される、演台用の階段手すりの製作をご依頼いただきました。

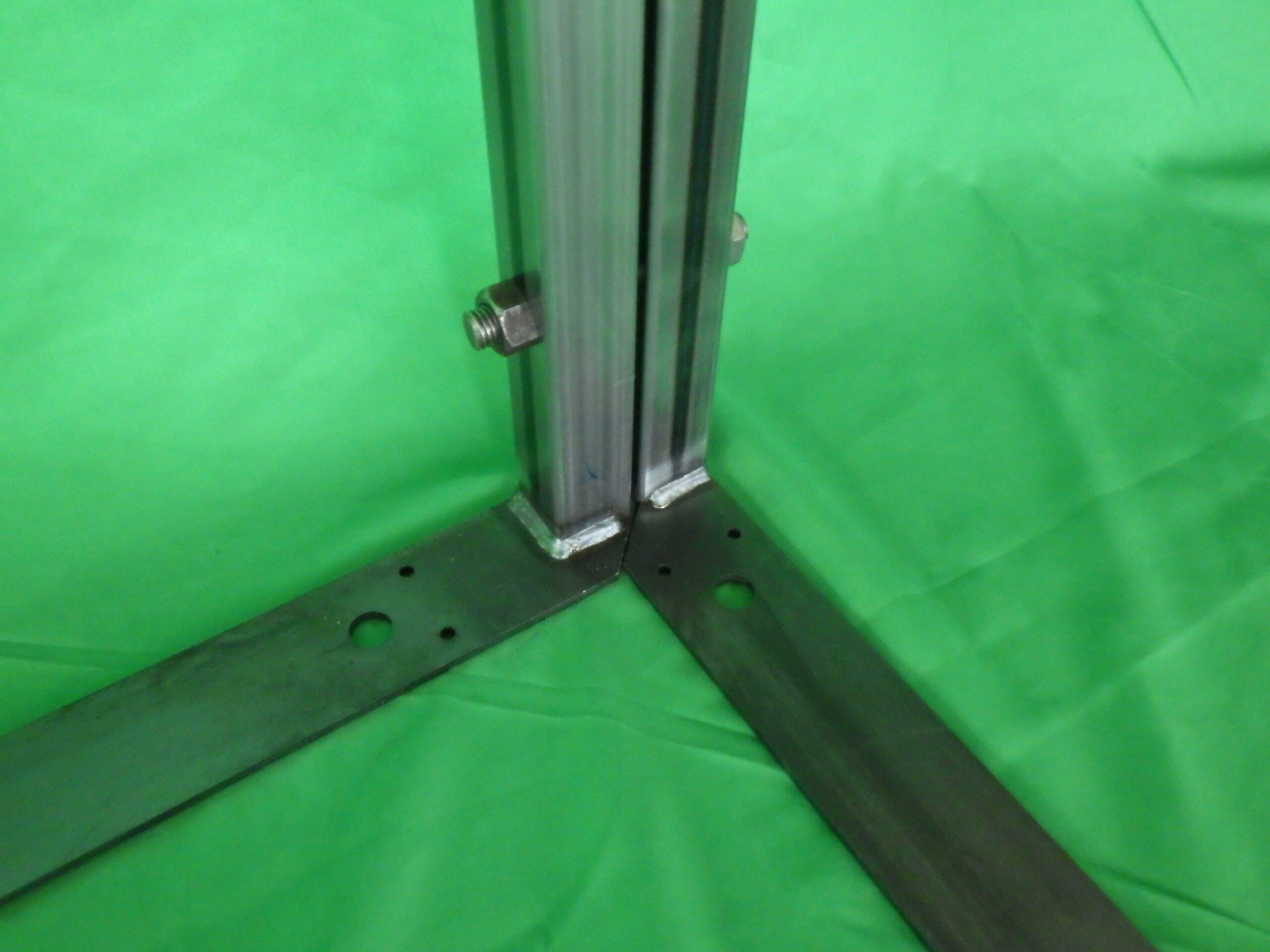

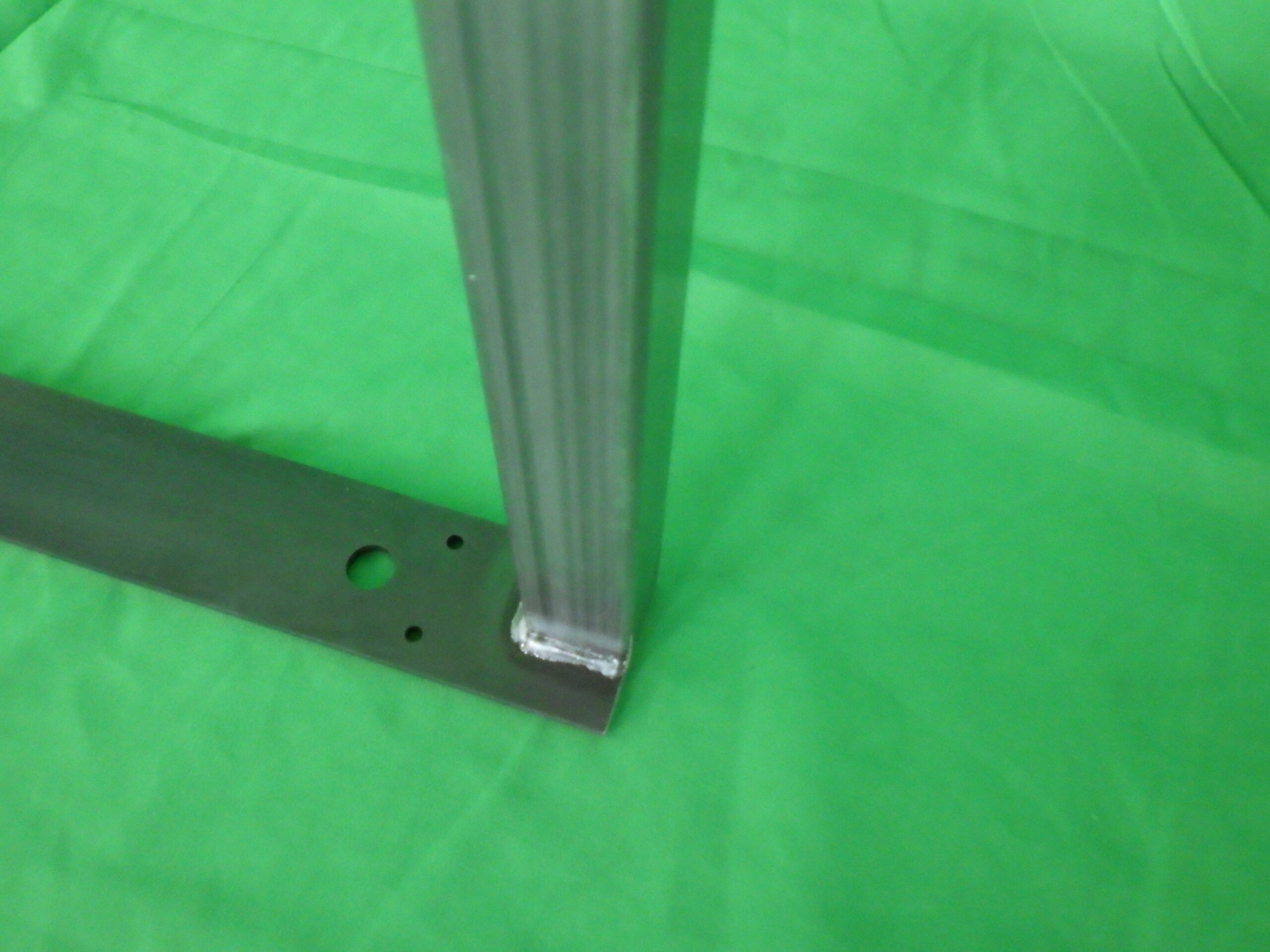

今回は錆に強いステンレスを使用し、レーザー加工機とパイプカッターで部材を切り出した後、半自動溶接にて組み上げました。 本製品における最大の課題は、ボルトでL字型に連結する構造ゆえに求められる「極めて高い寸法精度」でした。
縦・横・斜めと複雑な位置にボルト穴が配置されており、穴の間隔がわずかでもズレると現場で組み立てることができません。

そこで弊社では、この製品専用の「オリジナル治具」を製作。この治具を用いて穴あけを行うことで、寸法のズレを完全に防ぎました。また、溶接時は熱による歪みで寸法が狂わないよう慎重に接合し、最終工程では手が触れる部分であることを考慮して、バリが残らないよう入念なサンダー仕上げを行っています。

この工夫により、現場での組立がスムーズに行える高精度かつ安全な手すりを納入することができました。

株式会社アガツマでは、図面通りの製作はもちろん、組立精度を保証するための治具製作や、現場の安全を考慮した仕上げ作業まで、細部にこだわったモノづくりを行っております。複雑な形状や高い精度が求められる製缶加工につきましても、ぜひ一度ご相談ください。
