装置架台とは？製作時の製缶加工のポイント、当社の製品事例をご紹介！
装置架台は各種産業機械や精密機器を支え、設備の安定稼働に寄与する極めて重要な金属構造物です。しかし大型・特注品の製作では、溶接による熱歪み、詳細図面の欠如、製缶と塗装の業者分断に伴う横持ちコストや製品傷リスクが調達担当者の頭を悩ませます。
本記事では、装置架台の概要から、特注品調達における3つの課題、アガツマだからこそ可能な一貫対応の独自価値、そして実際に行っている製品事例まで、詳しく解説いたします。
装置架台とは？その基本的な役割と重要性
工場やプラントの生産ラインにおいて、装置架台は極めて重要な役割を担っています。装置架台とは、産業用機械や検査装置、半導体製造装置などを所定の高さに設置し、自重を強固に支える金属製の構造物です。自動機や精密機器は稼働時に大きな荷重や激しい振動を発生させるため、架台の構造が不完全では装置本来の性能を引き出せません。本項では装置架台の基本的な定義、現場での役割、使用される金属材料の特徴について詳しく解説いたします。
装置架台が担う「構造剛性」と「安定稼働」への寄与
装置架台に求められる最も重要な機能は、圧倒的な「構造剛性」の確保です。各種装置はそれ自体が非常に重く、稼働時にはモーターなどの往復運動による動的荷重や機械振動が日常的に発生します。 架台の剛性が不足すると、金属フレーム自体に微細なたわみや共振が発生します。このたわみは装置全体の据付精度や水平度を狂わせる直接的な原因です。特に高精度が要求される半導体装置や精密検査装置において、架台のわずかな歪みは致命的な製品不良を引き起こします。そのため、設計段階から動的荷重を考慮した構造計算が不可欠です。適切な安全率を算出し、長期間の荷重ストレスに耐えうる堅牢な構造体として設計することが設備の安定稼働を支える基盤となります。
装置架台向けに使われる主な型鋼（アングル鋼・チャンネル鋼・角パイプ）
装置架台の骨格フレームを形成する材料には、主に強度の高い型鋼や鋼管が採用されます。代表的な材料の特徴は以下の通りです。
- アングル鋼（等辺山形鋼）：L字型の断面形状を持ち、製品の角部分の強度を高めやすいため、比較的シンプルな軽量・中量架台の製作に適しています。
- チャンネル鋼（溝形鋼）：コの字型の断面を持ち、曲げ強度が非常に高いため、重量物を受け止めるベースフレームやメインの梁として多用されます。
- 角パイプ（角形鋼管）：四角い管状の形状を持ち、ねじり剛性に極めて優れ、美しい外観を構成できるため、精密機械の筐体や大型自動機の架台に最適です。
これらの材料は主にSS400などの鉄系材料が主流ですが、高い構造強度を確保するためには、各部材を寸分の隙間なく接合する強固な製缶溶接技術が厳格に要求されます。
大型・特注の装置架台製作において購買調達担当者が直面する3つの調達課題
大型・特注の装置架台を調達するプロセスにおいて、調達担当者様は多くの技術的・管理的な壁に直面します。標準品とは異なり、一品一様の特注品ではサプライヤーの体制が製品のQCD（品質・コスト・納期）に直結するためです。ここでは、代表的な3つの課題を解説いたします。
課題1：溶接による「熱歪み」と厚板天板の「平行度・垂直度」の確保
最大の技術的課題は、溶接時の熱影響による「歪みの管理」と厚板天板の「精度維持」です。装置架台は型鋼を溶接で組み立てることが多いですが、高熱によって必ず「溶接歪み」が発生します。経験の浅い業者ではこの歪みを制御できず、架台全体の水平度や平行度を狂わせてしまいます。また、重量物を載せる天板には厚板が採用されますが、切断時の破断面の垂直度や天面の平行度を正確に出すことは困難です。わずかな精度不足が、現場据付時のボルト穴のズレなどの致命的な手直しに直結します。
課題2：詳細図面を描く時間がない（手書きポンチ絵・構想段階）というボトルネック
図面データの欠如や詳細図面を準備する時間が足りないことも大きなボトルネックです。設計部門は装置全体の基本設計に追われており、架台の部品図まで展開する工数を確保できない現実があります。購買担当者様が手書きのポンチ絵や構想図の段階で見積もりを依頼しても、多くの加工業者は「詳細な製作図面がなければ対応できない」と回答します。図面通りの加工しかできない工場が多く、仕様の補完や設計サポートを受けられないため、プロジェクトが停滞します。
課題3：製缶加工と塗装の業者分断による「横持ち輸送費・梱包工数・製品傷リスク」
過酷な現場環境に耐えるため装置架台には強靭な「焼付塗装」が最適ですが、加工と塗装の業者が分断されていると製作時の管理工数とコストが跳ね上がります。工場間を移動させるたびに「大型トラックの運送費」が都度発生するためです。また、輸送時の接触から製品を守るため、移動のたびに「梱包する手間」を割く必要があります。どれほど厳重に梱包しても、積み下ろし時に塗装面の傷や凹みが発生するリスクを物理的に排除することは極めて困難です。
千葉・房総 製缶板金加工.com（アガツマ）だからこそ可能な装置架台製作
大型・特注の装置架台製作における「図面なし」「歪み」という深刻な課題に対し、株式会社アガツマは独自の一貫対応体制で最適な解決策をご提示いたします。単に図面通りに作るだけの工場ではなく、お客様の製造パートナーとして高い付加価値を提供します。
強み1：手書きのラフスケッチ（ポンチ絵）から3D CADによる最適化設計・製品図面化
当社では、手書きのポンチ絵や漫画絵といったラフスケッチの段階から製品設計を行うことが可能です。詳細な部品図を描く時間がなくても、大まかな寸法や仕様があれば、当社の設計担当者が3D CADを駆使して精密な製品図面に仕上げます。構造強度や製造現場での効率性を考慮し、細部を製造側で補完することで、お客様の作図負担や設計工数を劇的に軽減いたします。
強み2：設計から製缶加工、焼付塗装まで一貫対応（ワンストップ）
当社は、図面の作成から製缶加工、溶接、そして最終工程である溶剤焼付塗装までを自社工場内で完結させるワンストップ一貫対応体制を確立しています。 設計、加工、溶接、塗装が同じ屋根の下に揃う一貫体制だからこそ、他社にはない絶大なメリットを生み出します。まず、外部の塗装業者へ製品を移動させる必要がないため、工場間を移動させるために梱包する手間や、大型トラックによる横持ち輸送コストを完全にゼロにできます。横持ち輸送時に発生しがちな製品の傷や凹みのリスクも物理的に排除可能です。 さらに、工程間の無駄な待ち時間やスケジュール調整のタイムロスを根本から排除できるため、圧倒的な短納期化を実現します。社内の職人同士が密に連携できるため、2m×2m×3mの自社大型乾燥炉のサイズに最適化した分割設計や形状提案も初期段階からスムーズに行え、トータルでのコスト削減に大きく貢献いたします。
強み3：厚中板製缶加工技術を活かした、高精度・高強度な架台製作
装置架台には、堅牢性が求められます。当社は、鉄やステンレスの厚中板製缶加工技術に極めて高い専門性を有しており、アングル鋼、チャンネル鋼、角パイプなどの強度の高い材料を使用した、高精度・高強度な架台製作が可能です。 主力のファイバーレーザー加工機や110tベンダー曲げ加工機により、分厚い鋼材であっても指定寸法通りの精密な抜き・曲げ加工を行います。組み立ての核となる溶接工程では、熟練した技術者が適切な入熱制御と最適な溶接順序を組み立てることで、厚板溶接で発生しやすい熱歪みを極限まで抑制します。さらに、強固な溶接を徹底し、内部まで確実に溶け込ませることで圧倒的な剛性を確保しております。図面要求通りの高い寸法精度と優れた耐久性を両立した架台をお届けいたします。
装置架台の製作実績

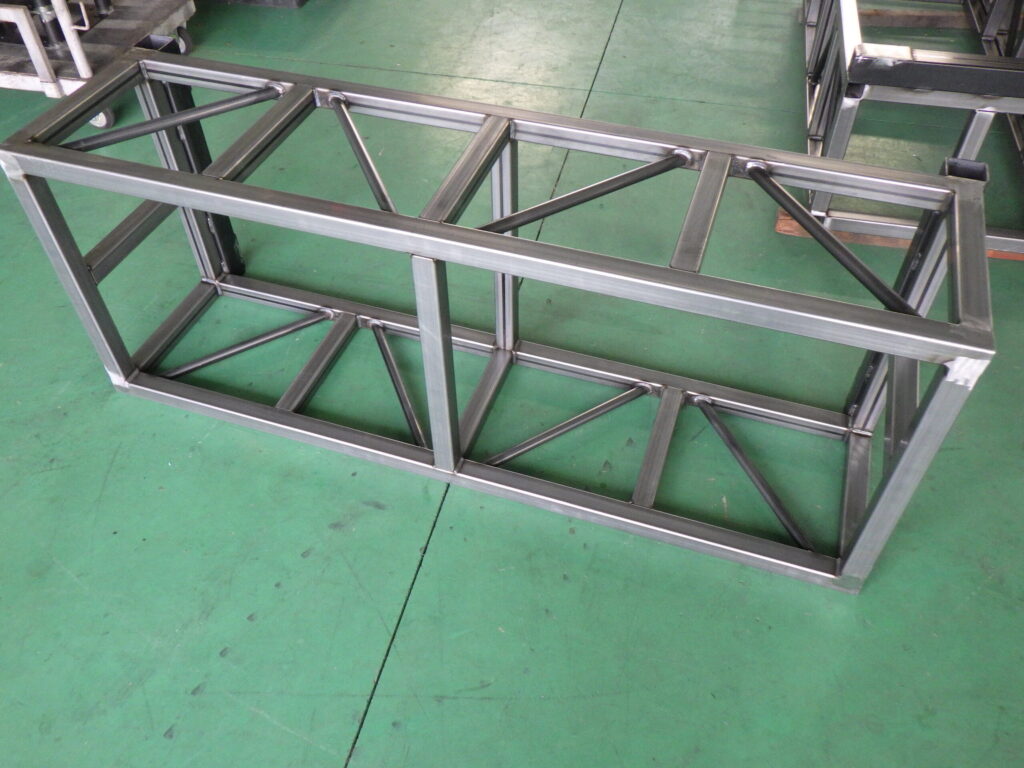

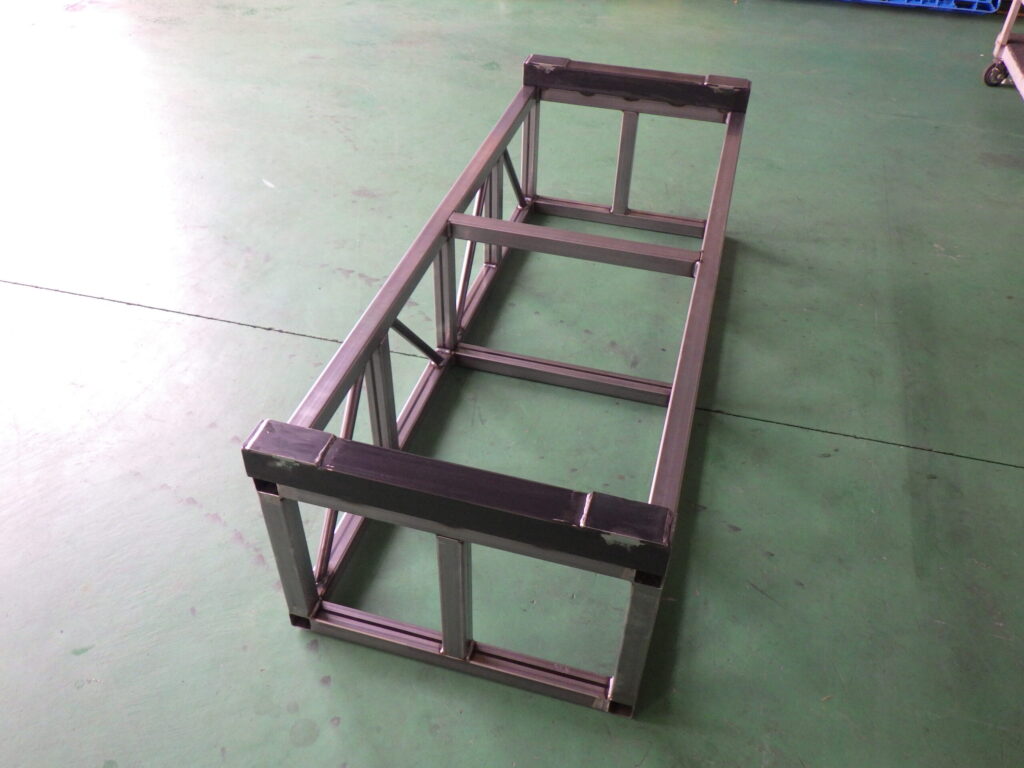

格子状 架台・フレーム
舞台装置向け特注ベース架台の製作事例です。加工のポイントは2点で最適な溶接順序と正確な位置決めにより、歪みを抑え、図面通りの高い寸法精度と水平度を実現しています。また、接合面の隙間をなくす「えぐり加工」と最適な入熱制御により、内部まで強固に溶け込ませることで、激しい動的振動や繰り返しの荷重に耐え、圧倒的な高耐久性を支えています。
＞＞詳細はこちら

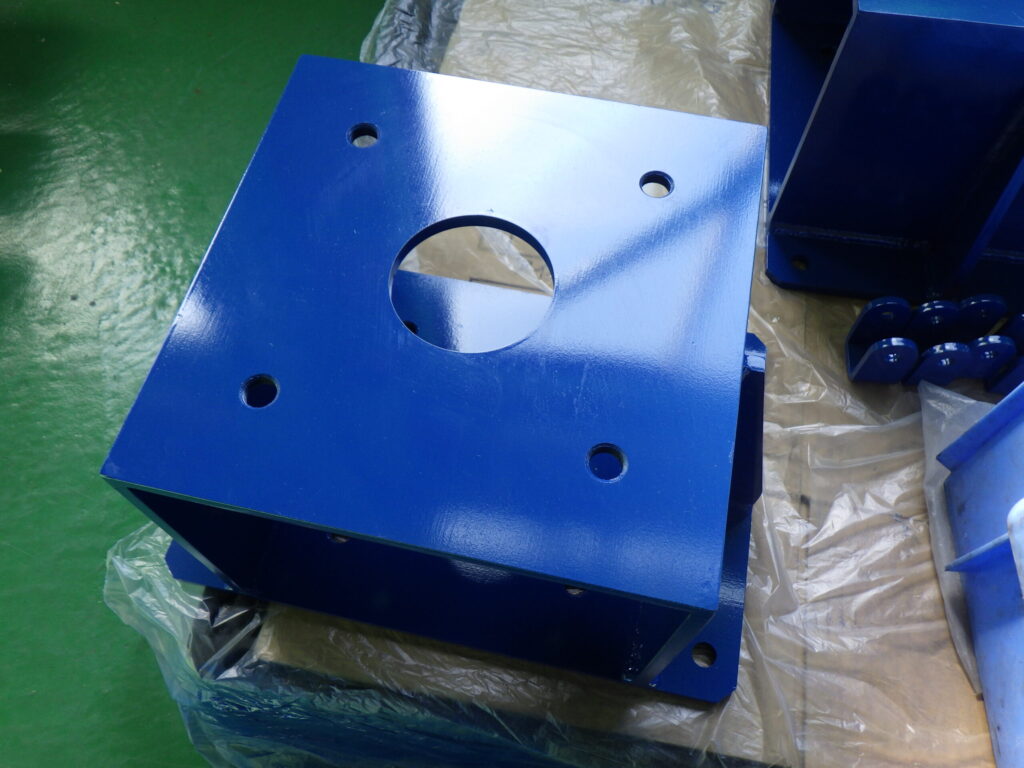

装置ベース部品
こちらは装置の特注「装置取付ベース（マウント架台）」の製作事例です。基盤（土台）となる重要部品です。
本製品は、厚板のレーザー切断、曲げ、そして強固な溶接組み立てを経て箱型の高剛性構造に仕上げています。
溶接部の拡大写真の通り、肉厚な鉄板同士を寸分の隙間なく強固に接合しています。熟練技術者の手により、厚板溶接で発生しやすい「熱歪み」を極限まで抑えながら、均一で美しいビード（溶接痕）を形成。装置の水平度や平行度を狂わせない高い精度を維持しています。
アングル架台
本事例は、建築向けのアングル架台です。
お客様より2日間で特注の架台を納品してほしいと依頼いただきました。
弊社にてアングル材を用いて、切断、穴あけ、溶接、仕上げを行い、1日で納品いたしました。
装置架台製作・製缶加工のことなら、千葉・房総 製缶板金加工.com（株式会社アガツマ）へお任せください
装置架台は、生産設備の安定稼働を支える重要な構造体です。「千葉・房総 製缶板金加工.com」を運営する株式会社アガツマでは、手書きのポンチ絵からの設計 、厚中板加工や、チャンネル材・アングル材の加工。最大6mの大型製缶 、自社大型乾燥炉での溶剤焼付塗装まで一社で完結するワンストップ体制を整えています 。 この完全内製化により、外部業者への横持ち輸送コストや移動のための梱包手間の完全ゼロ化を実現し、工程間のタイムロスを排除し、圧倒的な短納期化を可能にしました 。さらに自社設備を熟知した設計による「分割設計提案」など 、トータルでのコスト削減に大きく貢献します 。装置架台の調達でお悩みの担当者様は、ぜひお気軽にご相談ください。
