基礎知識
縞鋼板（チェッカープレート）階段とは？工場・プラントで選ばれる理由とは？
縞鋼板（チェッカープレート）階段とは？工場・プラントで選ばれる理由
工場やプラント、建設現場などの昇降設備において、最も一般的に使用されている床材の一つが「縞鋼板（しまこうはん）」です。別名「チェッカープレート」とも呼ばれるこの素材は、表面に連続した独特の凸状の模様（縞目）が施された鋼板を指します。意匠性だけでなく、過酷な産業現場において極めて合理的な機能性を有していることから、階段の踏板（ふみいた）や踊り場の床材として不動の地位を築いています。
なぜ、日本の製造現場やインフラ設備において、縞鋼板階段がこれほどまでに選ばれ続けているのか。その理由は、単なるコストパフォーマンスだけでなく、現場の安全を守るための「物理的な特性」と、法的に求められる「基準への適合性」にあります。
滑り止め効果と安全性の両立
縞鋼板が階段に採用される最大の理由は、その優れた滑り止め性能にあります。
工場やプラントの環境下では、床面に水や油、粉塵が飛散することが日常的です。滑らかな鋼板では転倒事故のリスクが非常に高くなりますが、縞鋼板は表面の凸模様が靴底との摩擦係数を高め、多方向に対して安定したグリップ力を発揮します。特に階段の昇降時は荷重が一点に集中しやすいため、この物理的な抵抗が作業者の安全を直接的に支えることになります。
また、縞鋼板は耐久性にも優れており、重量物の運搬や頻繁な歩行による摩耗に対しても、長期間にわたってその滑り止め効果を維持することが可能です。素材としてもSS400（一般構造用圧延鋼材）をはじめ、耐食性に優れたステンレス（SUS304等）や軽量なアルミなど、設置環境の腐食リスクや荷重条件に合わせて選択できる柔軟性も、広く普及している要因の一つです。
縞鋼板階段の設計・製作における重要ポイントとよくある課題
前項では縞鋼板階段の基本的な特徴と安全基準について触れましたが、実際のプラントや製造現場において階段を新たに設計・製作、あるいは更新する際には、カタログスペックだけでは解決できない数多くの課題に直面します。単に「階段を設置する」といっても、その背景には設置スペースの制約、過酷な使用環境、そして過去の図面データの欠如といった、一筋縄ではいかない複雑な要因が絡み合っています。ここでは、プロフェッショナルな現場で頻出する具体的な設計上のポイントと、直面しやすい課題を深掘りします。
現場の制約（複雑な配管・既存設備）への干渉回避
プラントや生産工場において、階段を設置したい場所が完全に更地であることは稀です。既存の大型機械、入り組んだ配管、ダクト、あるいは電気配線などが複雑に配置されています。こうした「既存の障害物」を避けながら、いかに作業者の安全な動線を確保するかが、設計における最大の難所となります。
既製品の階段やステップでは、あらかじめ寸法が決まっているため、配管を跨いだり、機械の隙間にぴったりと収めたりすることは不可能です。無理に設置しようとすれば、作業効率を著しく低下させるだけでなく、メンテナンス時のアクセスを妨げる要因にもなりかねません。そのため、現場のミリ単位の採寸に基づき、ステップの切り欠き加工や、支柱の位置をオフセットさせるなどの「逃げ」を考慮した特殊形状の設計が不可欠となります。これには、現場の空間を立体的に把握する高い設計能力が求められます。
屋外使用におけるサビ・腐食対策とメンテナンス性
プラントの外部階段や薬品を取り扱う現場では、常に「腐食（サビ）」との戦いが続きます。縞鋼板はその形状ゆえに、凸模様の隙間に水滴や汚れが溜まりやすく、適切な表面処理が施されていないと、そこから急速にサビが進行します。サビは単に見た目を損なうだけでなく、鋼材の肉厚を減少させ、最終的には耐荷重性能の低下、つまり階段の崩落事故という致命的なリスクに直結します。
また、千葉県の沿岸部に位置する工場など、塩害の影響を受ける地域では、一般的な塗装では数年で剥離が生じることも少なくありません。ここで重要となるのが、使用環境に合わせた材質選定（SS400、SUS304、アルミ、アルマイト等）と、それに対する最適な表面処理の組み合わせです。例えば、溶融亜鉛メッキ（ドブメッキ）や高品質な焼付塗装、あるいは耐食性に優れた特殊塗料の採用など、初期コストだけでなく、将来的なメンテナンスサイクルを考慮した階段・ステップの設置が求められます。
「図面がない」既設階段の更新・補修という難題
多くの工場で最も頭を悩ませるのが、数十年前から設置されている「既存階段の老朽化」に伴う更新作業です。いざ修理や再製作を検討しようとしても、建設当時の図面が紛失していたり、当時のメーカーが既に廃業していたりするケースが多々あります。また、長年の使用の間に現場で独自に改造が加えられ、現状がどうなっているのか正確に把握できないという状況も珍しくありません。
図面がない状態では、大手メーカーに見積りを依頼しても断られるか、あるいは非常に高額な現地調査費用を請求されることがあります。しかし、サビが進行した階段を放置することは、労働安全衛生上の大きな欠陥となります。「現物を採寸して全く同じものを作れるか」、あるいは「現状の不具合を改善した新しい形状を提案できるか」という、いわゆるリバースエンジニアリング的な対応力が、保守・保全の現場では切実に求められているのです。
ポンチ絵・現物からの製作も可能！アガツマが提供する特注階段・ステップ設計・製作サービス
工場やプラントの現場で直面する「図面がない」「既製品が合わない」といった切実な課題に対し、当社は、設計から製作、塗装までを自社で完結させる一貫体制をもって最適な解決策を提示いたします。私たちは単なる鉄工所ではなく、お客様の現場特有の課題を抽出・解決するパートナーとして、高精度かつ高耐久な階段・ステップをご提供します。
製缶板金加工のプロフェッショナルだからこそ可能な「アガツマの強み」を具体的に解説します。
3D CADとリバースエンジニアリングによる「図面レス」への柔軟な対応
現場担当者様が最も苦慮される「図面の紛失」や「手書きのラフ案（ポンチ絵）しかない」という状況は、弊社にとって日常的な相談事です。
アガツマでは、写真や簡単なスケッチ、あるいは腐食が進んだ現物から図面を正確に復元する「リバースエンジニアリング」に対応しています。設計担当者が3D CADを駆使し、干渉物となる配管や機械の配置を考慮した立体モデルを作成するため、製作後の「現場で合わない」といったトラブルを未然に防ぎます。これにより、お客様が図面をゼロから作成する工数を大幅に削減し、迅速な設備更新をサポートいたします。
最大6mの大型製缶と厚中板（2mm〜16mm）への対応力
プラント設備における階段やステップは、その規模や求められる剛性によって、一般的な板金加工の範疇を超えるケースが多々あります。
弊社は最大6メートルに及ぶ長尺・大型の製缶加工を得意としており、4m×4m、あるいはW5m×L10mといった大規模な構造物の製作実績も豊富です。また、板厚についても2mmの精密加工から16mmの厚中板を用いた堅牢な構造まで幅広く対応しています。縞鋼板を用いた踏板だけでなく、それを支える支柱やフレーム、手すりまでを含めた大型構造物を一括で受注できる体制は、多くの管理担当者様から高い評価をいただいております。
自社乾燥炉完備。高品質な「焼付塗装」による圧倒的な耐用年数
アガツマが他社と一線を画す最大のポイントは、自社内に大型の塗装ブースと乾燥炉（2m×2m×3m）を保有している点です。
一般的な製缶業者は塗装を外注することが多いですが、弊社は自社内で「焼付塗装」を完結させます。屋外の階段や湿度の高い工場内に設置されるステップにおいて、塗装の品質は製品寿命に直結します。乾燥炉を用いた焼付塗装は、自然乾燥に比べて塗膜が非常に硬く、密着性に優れているため、耐候性・耐食性が飛躍的に向上します。これによりサビの発生を長期にわたって抑制し、メンテナンスコスト（LCC）の低減に大きく貢献します。
千葉・房総エリア随一のスピード。即日見積もりと短納期体制
「階段が腐食して崩落の危険がある」といった緊急案件に対し、弊社は地域密着型の機動力を発揮します。
設計、切断、曲げ、溶接、塗装、組立までの全工程を内製化しているため、外注間の移動時間や調整コストが発生しません。例えば、塗装を外注に出すだけで通常3〜5日のロスタイムが生じますが、弊社であれば塗装・乾燥を即座に実施できるため、その分を納期短縮に充てることが可能です。即日見積もりへの対応や、急な仕様変更への柔軟な調整力は、一貫体制を敷いているアガツマならではの付加価値です。
縞鋼板製の階段・ステップの製作実績をご紹介

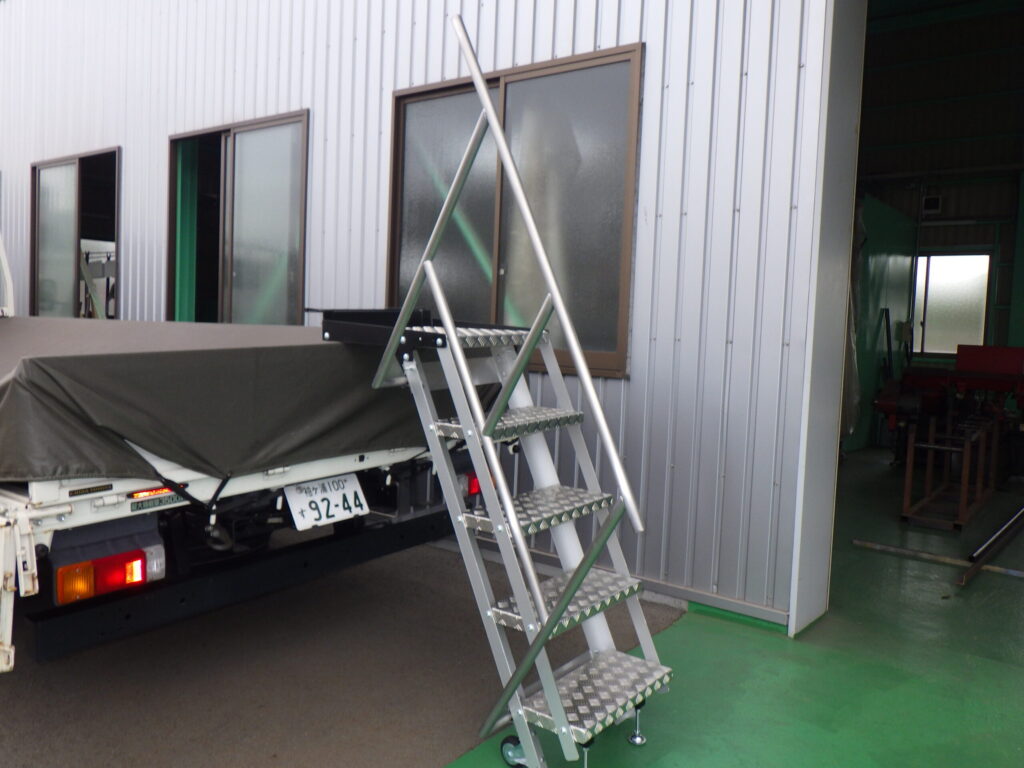

手すり付き 収納機能付き階段
この事例は、特装車両であるトイレトレーラーに設置するための、特注折り畳み式階段の設計・製作です。お客様からは、利用者の安全な乗り降りのために手すりが必須である一方で、トレーラー移動時や収納時には手すりが邪魔にならない設計が求められていました。また、設置時の安定性と移動時の利便性を両立させる工夫が必要でした。

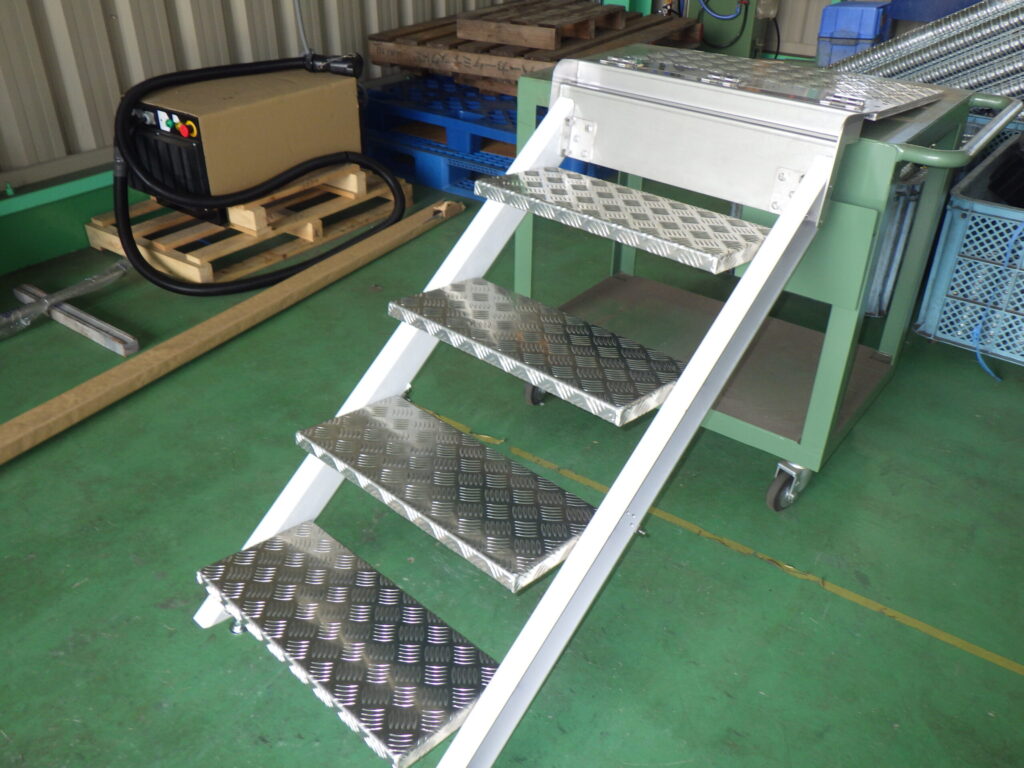

アルミ製 縞鋼板ステップ
医療用の移動式トレーラーに設置する収納式の階段です。
お客様から頂いたポンチ絵をもとに、詳細な仕様の設計と材質選定までを行い、製造しました。
医療向けの特装車に取り付けられるという特性を考慮し、安全性の向上にも工夫を凝らしました。踏み板には軽量でありながら滑りにくいアルミ製の縞鋼板を採用し、けがをしている方、体調がすぐれない方など、どのような状況の方でも安心して上り下りできるよう配慮しました。
手すり付き昇降階段
鉄鋼プラントで長年使用され、老朽化が進んでいた屋内階段の新規製作をご依頼いただきました。お客様からご指定いただいた角度と寸法に基づき、オーダーメイドで設計・製作を行いました。
踏板のレーザーカットから曲げ加工、溶接、塗装に至るまで一貫して自社で対応し、プラント内の厳しい環境にも耐えうる、安全で高耐久な手すり付き昇降階段を納品いたしました。
特注階段（工場設備）
お客様の工場設備において、既存の機械や配管といった障害物を避ける必要から、既製品では対応できない特殊な形状の階段製作をご依頼いただきました。今回は、腐食が進んでいた既存階段の一部を交換するため、その腐食部分のみの製作・補修となります。
腐食部分のみの交換対応とすることで、設備全体の更新費用を抑えつつ、作業環境の安全性と効率性を向上させることができました。
縞鋼板階段・ステップの特注製作なら、千葉・房総 製缶板金加工 .com（株式会社アガツマ）にお任せください
縞鋼板階段の特注製作なら、千葉・房総 製缶板金加工.com（株式会社アガツマ）にお任せください。弊社は設計から塗装まで自社完結の一貫体制を敷いており、図面のない老朽化した階段も現物採寸やポンチ絵から3D CADで正確に再現します。最大6mの大型製缶や16mmの厚中板加工に対応し、自社乾燥炉による高品質な焼付塗装で過酷な環境下での長寿命化を実現。外注を挟まないため、短納期かつ低コストな設備更新が可能です。既製品では合わない現場の悩みや緊急の補修案件も、地域密着の機動力で迅速に解決します。まずはお気軽にお問い合わせください。
