基礎知識
板金におけるR曲げとは？R曲げのメリット、デメリットから加工事例までご紹介！
板金加工において、製品の角に丸みを持たせる「R曲げ」。デザイン性を高めるだけでなく、安全性や強度確保の観点からも非常に重要な加工技術です。
本記事では、R曲げの基本知識からメリット・デメリット、具体的な加工手法、そして千葉・房総エリアで製缶板金を手掛ける弊社の強みについて詳しく解説します。
❶ 板金におけるR曲げとは？
板金加工におけるR曲げとは、金属の板材を角がシャープになるように曲げるのではなく、滑らかなR（円弧）状の曲面に変形させる加工技術のことです。丸型のパンチなどを用いて板材をアール状に曲げることで、製品のデザイン性や機能性を大きく向上させることができます。通常の曲げ加工では曲げの内側にわずかな角が立ちますが、R曲げではその部分が円弧状になります。自動車部品や家電製品、各種産業機械など幅広い分野で活用されており、V曲げなどの汎用金型を使用できる場合もあるため、加工の自由度が非常に高いという特徴を持っています。
❷ R曲げのメリット・デメリット
R曲げ加工の最大のメリットは、複雑に湾曲した形状や滑らかな円弧形状を作り出せるため、製品デザインの幅が大きく広がることです。また、用途に合わせて専用金型と汎用金型を使い分けることで、試作品から大量生産まで柔軟に対応できる点も強みです。
一方でデメリットとしては、曲げRを小さくしすぎると金属素材が湾曲に耐えきれずに割れてしまうリスクがある点が挙げられます。また、金属を曲げた後に材料が元の形に戻ろうとする「スプリングバック現象」が発生しやすいため、正確な寸法と角度を出すのが非常に難しいという特徴もあります。そのため、高精度なR曲げを実現するには、金属の材質や厚さを深く理解し、圧力を微調整できる熟練の技術が必要不可欠となります。
❸ R曲げ加工の種類と特徴
R曲げ加工には、製品のサイズや生産量に合わせていくつかの加工方法が存在します。
| 加工手法 | 特徴 | 適したケース |
| ベンダー加工(プレスブレーキ) | 汎用金型や専用金型を使い分け、 正確な角度とR寸法を出す。 複雑な曲げ形状にも丁寧に対応可能。 | 薄物（板厚：4.5mm以下） 高精度が求められる部品、試作品、多品種少量の製作。 |
| ローラー加工(ロール成形) | 3〜4本のローラーの間に板を通し、回転させながら連続的に曲げる。 大きな板でも均一に曲げられる。 | 厚物（板厚：4.5mm以上） 円筒状の製品、長尺部品、大型部材を一定の形状で量産する場合。 |
| プレス加工(専用金型) | 形状に合わせた精密な専用金型で一気に成形する。 品質のバラつきが極めて少ない。 | 小物 同じ曲げRの製品を安定して正確に、かつ大量に生産したい場合。 |
❹ R曲げ加工における当社の特徴
千葉・房総エリアを中心に製缶板金加工を承っているアガツマでは、難易度の高いR曲げにも対応可能です。
多品種少量生産で培った、複雑な形状・厚中板への対応力
当社は、月1000種類を超える多品種少量生産に対応する中で、あらゆる形状・材質の加工ノウハウを蓄積してまいりました。その経験はR曲げ加工の分野にも活かされており、板厚2ミリから16ミリまでの厚中板を用いた加工や、最大6メートルクラスの大型製品の製缶板金を得意としています。また、ロールベンダーを用いた板巻きパイプの製造にも対応しており、他社では敬遠されがちな特殊な曲げ加工や複雑な形状であっても、最適な設計と熟練の加工技術で対応できる確かな技術力で対応いたします。
高い外観品質
R曲げ加工を行った製品に対しても、当社では機能面だけでなく高い外観品質を追求しています。曲げ加工や溶接を行った後の仕上げ工程として、丁寧なサンダー仕上げやバリ取り研磨を実施しており、手馴染みの良い滑らかな仕上がりを実現しています。お客様からも外観の美しさについてお褒めの言葉をいただくことが多く、長年培ってきた加工ノウハウによって、品質の厳しい業界にもご満足いただける高い外観品質をご提供いたします。
設計から塗装までの一貫対応
精度の高いR曲げ加工を施した製品は、設計、材料の切断・加工、溶接、そして仕上げの塗装に至るまで、数多くの工程を経て完成します。これらの工程を別々の業者に発注すると、中間マージンが発生しコストが嵩むだけでなく、品質管理や納期調整も複雑になってしまいます。当社では、最大6メートルまでの製品であれば、これら全ての工程を自社工場内で完結させる一貫生産体制を構築しています。詳細な図面がない場合でも手書きのポンチ絵から3D CADを用いて設計し、切断、R曲げ加工、溶接、さらには自社の大型乾燥炉を用いた高品質な焼付塗装、組立まで一貫して対応いたします。
❺ R曲げの加工事例をご紹介！

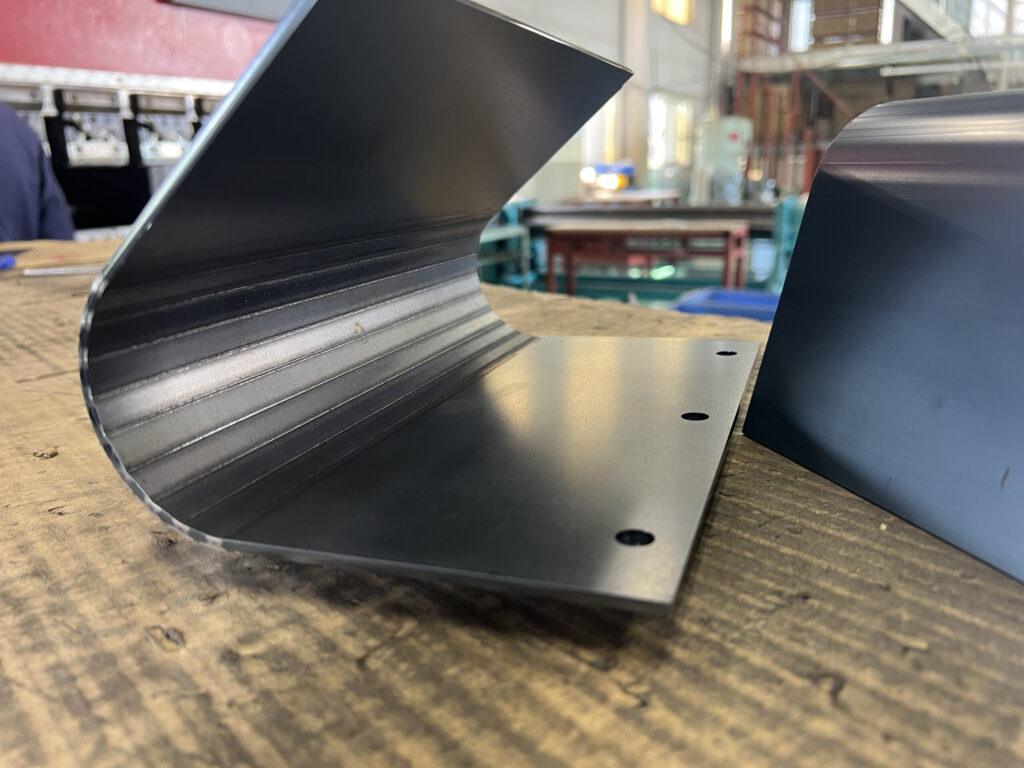

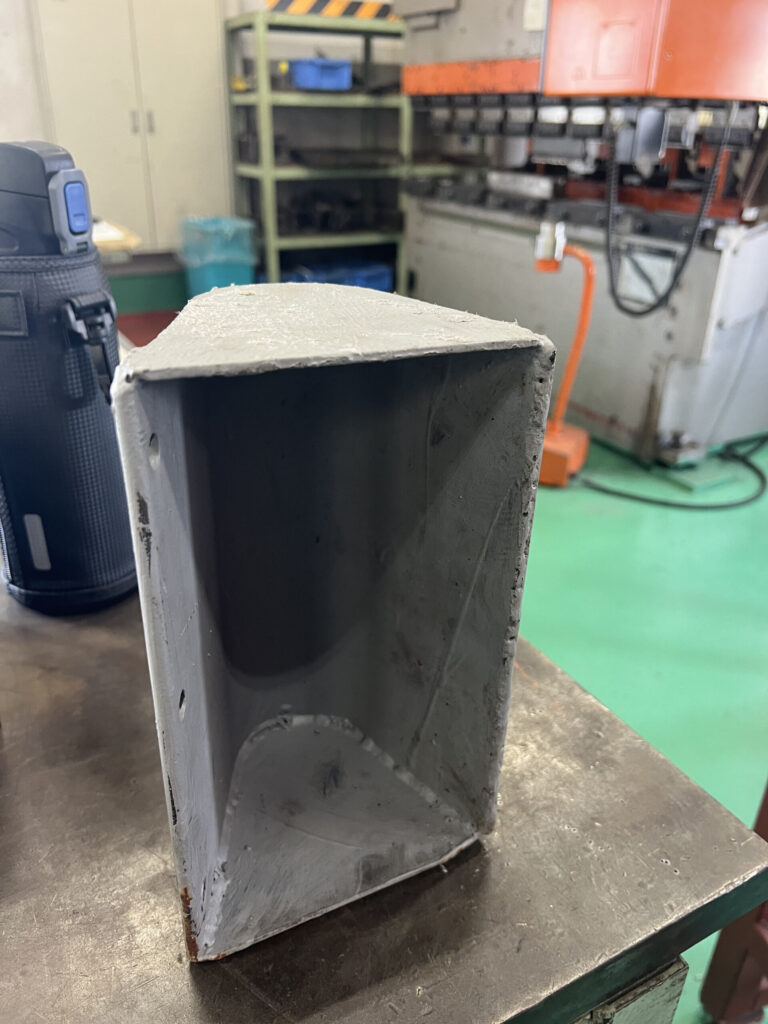

搬送ライン向け鉄製バケット（ベンダー加工）
石灰搬送ラインの安定稼働を目的とした、鉄製コンベアバケットの製作をご依頼いただきました。本パーツは精密なR曲げ加工を伴い、わずかな寸法誤差が取り付け時の不適合や搬送トラブルに直結するシビアな精度が求められるため、弊社では工程設計の段階から曲げ順序や位置を徹底管理し、現場での微調整を不要とする高精度な「一発合わせ」での製作をご提案いたしました。

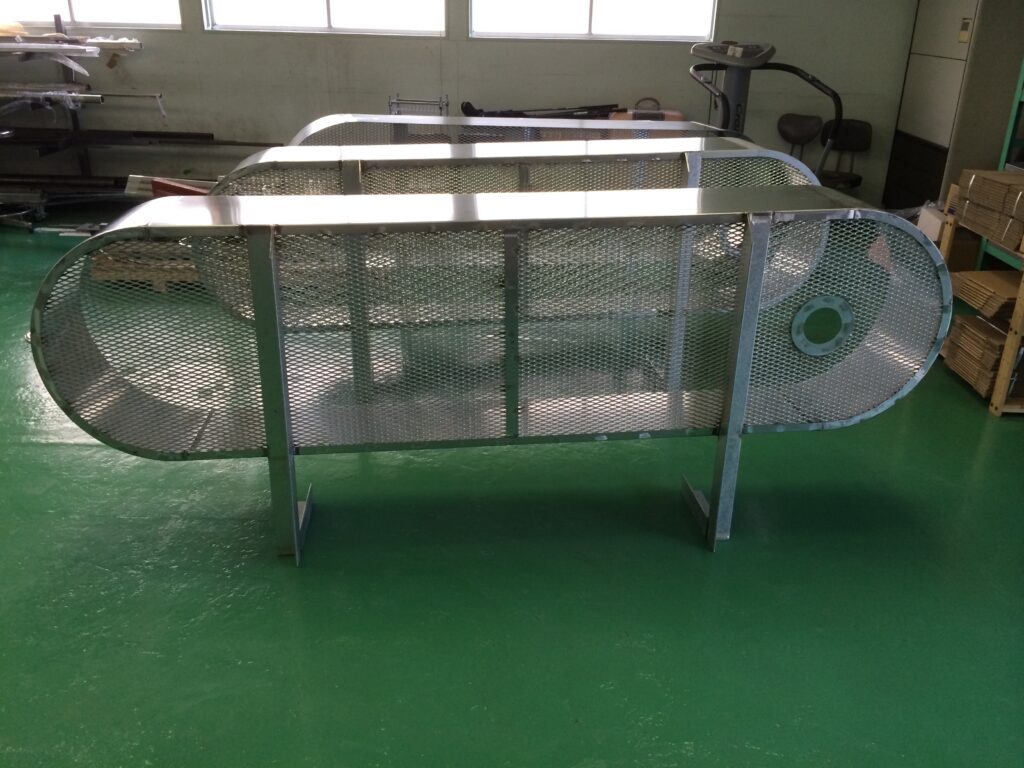

搬送装置向けモーターカバー（ローラー加工）
粉体をコンベアで搬送する装置のモーターカバーです。仮組みしたうえで納品させていただきました。レーザー加工機で、2.0㎜のステンレス板材を、特定の形状にカットしたのち、ロール曲げ、ベンダーによる加工部品と溶接を行い、製作いたしました。取り付け位置と組み立てる際のピッチが合っているかに注意して組立を行いました。
建築業界向けチェーンカバー（ローラー加工）
建築用モーターカバーの製作事例になります。精密な加工で角に丸みを持たせ安全性を確保。溶接研磨と電解仕上げで美観と防錆性を両立しました。事前の仮組みで精度を徹底し、分割納品により現場でのスムーズな設置を実現いたしました。
