基礎知識
ステンレス大型製缶・溶接の歪み対策から電解研磨までのポイントを解説！
ステンレスの大型製缶は、素材特性への深い理解と高度な歪み制御技術が求められます 。本記事では、溶接歪みのメカニズムから熟練の職人技や設備を駆使した対策、電解研磨の重要性を解説します 。最大6m級の一貫体制や図面なしからの復元事例まで詳しくご紹介します 。本記事では、ステンレス大型製缶の概要から歪み抑制技術、弊社の強み、製作事例まで詳しく解説いたします。
ステンレス大型製缶・溶接とは？
製缶板金加工とは、鉄、ステンレス鋼、アルミなどの金属板を主材料とし、切断、曲げ、溶接などの技術を駆使して、容器状や骨組み状の立体的な構造物を創り出す技術を指します 。数ミリメートル以下の薄板を扱う板金加工に対し、製缶加工は一般的に3mm以上の厚中板（目安として7mm以上）を使用し、高い強度と耐久性が要求される大型製品の製造に適しているのが特徴です 。
特にステンレス（SUS304やSUS316など）を用いた大型製缶は、その優れた耐食性、耐熱性、強度から、食品機械、医薬品製造装置、プラント設備といった過酷な環境下で使用される設備の基幹部品として多用されます 。具体的な用途としては、大型換気扇フード、内容物を貯蔵するタンクやサイロ、複雑な配管を支える大型架台、装置カバーなどが挙げられます 。
ステンレスは錆びにくく長寿命である一方、熱膨張率が高く熱伝導率が低いため、溶接時に「熱歪み」が発生しやすいという難しさがあります 。そのため、大型ステンレス製缶を成功させるには、歪みを予測・制御する熟練の技術力と、大型構造物に対応可能な設備が不可欠となります 。
ステンレス溶接における最大の課題「溶接歪み」のメカニズム
ステンレスの大型製缶において、設計者や製造者が最も苦慮するのが溶接時の「歪み」です 。溶接は金属を局所的に数千℃の高温で溶融させるため、加熱と冷却の過程で必ず膨張と収縮が発生します 。特にステンレス鋼は、一般的な鉄（軟鋼）と比較して「歪みやすい」性質を持っており、製品サイズが大きくなればなるほど、その制御は困難を極めます 。
ステンレス特有の物理的性質による影響
ステンレス溶接で歪みが発生しやすい主な原因は、その物理的性質にあります。ステンレス鋼（特にオーステナイト系）は、軟鋼に比べて「熱伝導率が低く」「熱膨張率が高い」という特徴があります 。
熱伝導率が低いということは、溶接によって投入された熱が周囲へ逃げにくく、溶接部周辺に熱が滞留しやすいことを意味します 。これにより、溶接箇所だけが極端な高温状態となります。一方で熱膨張率が高いため、加熱された部分は大きく膨張しようとしますが、周囲のまだ冷たい母材によってその動きが強く拘束されます 。この拘束力によって金属内部で塑性変形（元に戻らない変形）が生じ、その後の冷却過程で収縮する際に、製品全体を引き込むような「反り」や「ねじれ」として現れるのです 。
大型品特有の「累積する歪み」
製品が2mから10mクラスの大型構造物になると、微小な角度のズレが先端部では数センチメートルにおよぶ巨大な寸法誤差へと拡大します 。大型製缶品は溶接箇所が必然的に多くなるため、各部位で発生した歪みが累積し、最終的な幾何公差（平面度や直角度）を維持することは極めて難易度の高い作業となります 。
歪みがもたらす品質への悪影響
溶接歪みを適切に制御できないまま製作を進めると、製品には致命的な不具合が生じます。例えば、大型キャビネットや装置カバーにおいては「扉の開閉不良」や、防水パッキンの密着不足による「浸水」を引き起こします 。また、プラント用の大型架台やフレームでは、ボルト穴の位置がわずかにずれるだけで現場での据え付けが不可能になり、多大な修正コストや工期遅延を招くリスクがあります 。
このように、ステンレス大型製缶における歪みのメカニズムを深く理解し、それを高度にコントロールする技術こそが、高品質な製品を実現するための絶対条件となります。
溶接歪みを最小限に抑える技術的アプローチ
ステンレスの大型製缶において、溶接歪みをいかに予測し、制御するかは製品の寸法精度を左右する極めて重要な要素です 。株式会社アガツマでは、長年の経験から培った職人の技能と、最新の溶接設備を組み合わせることで、難易度の高い大型ステンレス構造物においても高精度な仕上がりを追求しています 。
熟練の経験に基づく溶接順序の最適化と固定治具の活用
大型製缶品の溶接では、一箇所に過度な熱が集中しないよう、施工の順番を戦略的に組み立てることが不可欠です 。当社の熟練技術者は、形状や板厚に応じて熱の逃げ方を計算し、対称的に溶接を進めるなどのノウハウを駆使して熱入力を分散させています 。また、当社では製品ごとに最適な「オリジナル治具」を自社で設計・製作して溶接対応しております。 。例えば、複雑な角度を持つ手すりやフレームの製作においては、この治具で部材を強固に拘束した状態で溶接を行うことで、物理的に反りやねじれの発生を未然に防ぎ、正確な寸法精度を担保しています 。
熱影響を最小化する最新の「ファイバーレーザー溶接」
板厚が薄いステンレスの大型製缶（例えばマンション用の換気フードなど）において、熱歪みを極限まで抑えるために有効なのが、最新鋭の「ファイバーレーザー溶接」です 。従来のTIG溶接と比較して、ファイバーレーザーはエネルギー密度が非常に高く、極めて狭い範囲に集中的な熱投入が可能です 。これにより、周辺の母材への熱影響部を最小限に抑え、薄物ステンレスであっても反りのない、平滑で高精度な仕上がりを実現しています 。この技術の導入により、従来の工法では避けられなかった反り取り工程を大幅に短縮し、高品質な製品のスピーディーな納品を可能にしています 。
精密な「反り修正」
大型の構造物においては、どれほど高度な溶接技術を用いても、微小な材料の挙動を完全にゼロにすることは困難です。そこで重要となるのが、溶接後の「反り修正（歪み取り）」プロセスです 。アガツマでは、熟練の技術者が溶接後の製品を厳密に検査し、一点一点の状態に合わせて手作業で叩いて修正を行っております。指定された平面度や直角度を高いレベルで確保し、現場での据え付け時にトラブルが発生しない製品を提供しています 。
溶接歪みを考慮した最適化設計
物理的な溶接作業に入る前の設計段階から歪み対策を講じている点も、当社の特徴です 。お客様から頂いたポンチ絵やラフスケッチを基に、3D CADを用いて精密な製作図面を作成し、歪みが発生しやすい箇所を事前に特定します 。設計の初期段階で「溶接箇所を減らす曲げ形状の提案」や「歪みに強い補強リブの配置」などのVA/VE提案を行うことで、製造コストを抑えつつ、製品の安定した精度を実現しています 。
ステンレスの耐食性と耐久性を飛躍させる「電解研磨」の重要性
ステンレス製品の最終的な品質を決定づけるのは、溶接後の丁寧な仕上げ工程にあります 。特に高い耐食性と美しい外観の両立が求められる製品において、株式会社アガツマでは熟練の職人によるサンダー仕上げや電解研磨を組み合わせることで、妥協のない外観品質を追求しています 。
溶接時に発生するビードや焼け跡（変色）は、不動態皮膜を破壊し、将来的な錆の起点となるリスクを孕んでいます 。当社では、まず入念なサンダー仕上げによって溶接痕やバリを滑らかに整え、製品の精度と安全性を確保します 。その後の電解研磨工程では、バフ研磨では工具が届かない複雑な形状の細部まで焼けを確実に除去し、均一で美しい光沢を実現します 。この処理により不動態皮膜が強化され、耐食性と耐久性が飛躍的に向上するため、プラント設備などの過酷な環境下でも製品寿命を大幅に延ばすことが可能です 。
株式会社アガツマだからこそ可能な「大型ステンレス製缶」の一貫体制
ステンレスを用いた大型の製缶加工において、品質の安定とコストの最適化を両立させる鍵は、設計から最終工程までを一箇所で完結させる「ワンストップ体制」にあります。 株式会社アガツマ（千葉・房総 製缶板金加工.com）では、他社では対応が困難な大型サイズのステンレス構造物に対し、設計・加工・溶接・表面処理までを自社内で一貫して行うことで、お客様の高度な要求にお応えしています。
最大6mクラスの大型構造物に対応する設備力と実績
当社は最大6mまでの大型サイズの製缶板金加工に対応しており、これまで培ってきた豊富な経験と技術力を誇ります。 過去には、4m×4mや、幅5m×長さ10mといった特大サイズの製品加工にも成功した実績があり、大規模な構造物であっても品質管理を徹底できる体制を整えています。 板厚に関しても、ステンレスは6.0mmまでの厚中板加工に対応可能です。 大型部品の加工に求められる高い精度と、自重や溶接熱による歪みを精密にコントロールする技術により、安定した品質の製品を安定してご提供いたします。
3m超の大型製品も分割せず焼付塗装・乾燥が可能な自社設備
製品の耐久性を決定づける塗装工程を自社工場で内製化している点は、当社の大きな強みです。 社内には3m四方以上の広さを誇る大型塗装ブースと、2m×2m×3mのバッチ式乾燥炉を完備しています。 これにより、一般的な塗装業者では設備に入り切らず分割塗装を余儀なくされるような3mクラスの大型製缶品であっても、一気に焼付塗装を行うことが可能です。 分割塗装による継ぎ目や品質のばらつきを防ぐとともに、外注への横持ち輸送コストや管理工数を大幅に削減し、納期短縮にも直結します。
図面なし・ポンチ絵からのリバースエンジニアリング対応
「老朽化した設備を更新したいが、当時の図面が残っていない」「現場が複雑で採寸が難しい」といった課題に対し、当社では現物からの「リバースエンジニアリング」により対応いたします。 熟練の技術者が現地へ赴き、現物の詳細な寸法確認や周囲の配管位置の計測を行い、そのデータを基に3D CADを用いてゼロから製作図面を作成します。 手書きのポンチ絵や漫画絵といった構想段階のラフ図からでも設計サポートを行うため、製品開発の初期段階からスムーズに製作へと移行し、開発リードタイムの短縮に貢献します。
千葉・房総エリア最短納期の機動力
千葉・房総エリアに深く根ざした地域密着型の営業体制を強みとしています。 即日のお見積り回答や迅速なレスポンスを実現しており、特に納期を重視されるお客様から厚い信頼をいただいています。 設計から発送までの全工程を自社完結させているため、工程間の無駄な待ち時間がなく、最短で「当日電話発注・当日製作・翌営業日納品」といった特急対応も可能です。 アクアラインを通じて、神奈川県横須賀・三浦エリアへも特急納品できる体制を整え、広範囲のお客様の緊急ニーズにお応えしています。
ステンレス製缶加工品の製作実績をご紹介
カフェ向けステンレス下げ台
こちらは飲食店にて返却スペースとして使用されている板金製品です。清潔さを保ちやすいステンレスで製造いたしました。全国各地100店舗に納入実績がございます。
本製品は、エンドユーザーの本社まで訪問し、価格等の交渉を行いました。予算内に収めるため、自社で設計提案、試作しました。製品の仕様が確定したのち、量産にはいっています。中が見えないように扉をつける等、訪問などを通じて、積極的に設計提案を行いつつ、ユーザー様のご要望に機能面でもお応えしました。

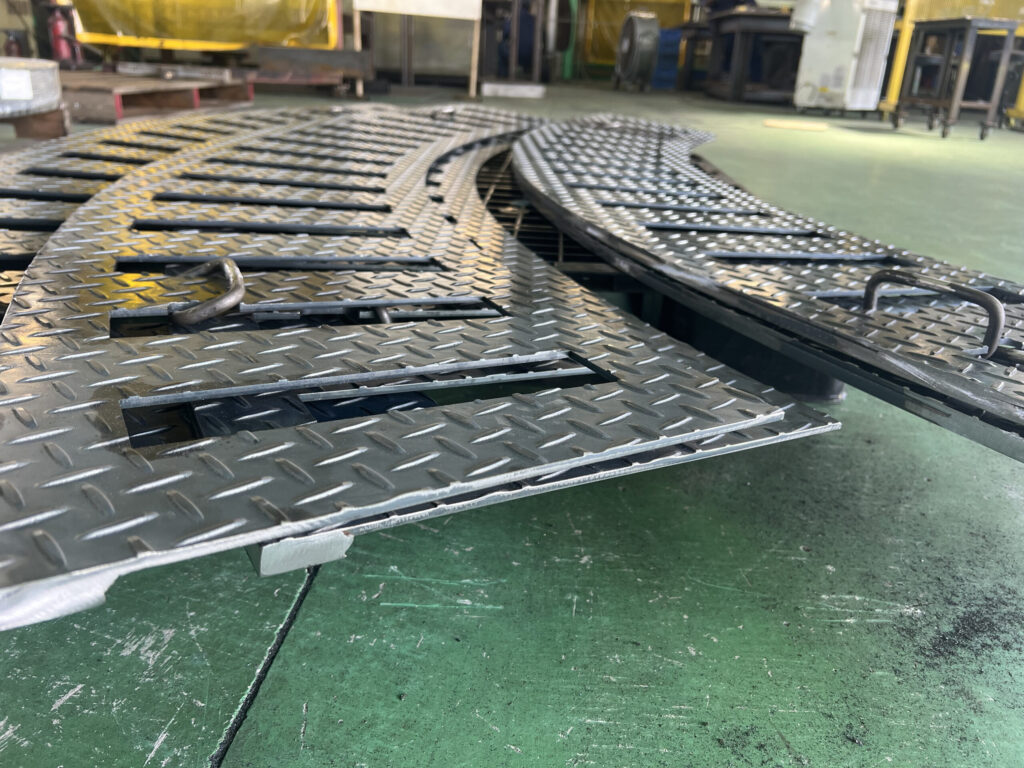

取っ手付きステンレス製炉蓋
こちらの製品は熱処理炉に使用される蓋の事例になります。材質には耐食性と滑り止め機能に優れた厚さ6mmのステンレス縞鋼板を採用いたしました。納品にあたっては、搬入経路の確保と現場での設置作業をスムーズに行うため、全体を6分割した構造で設計・製作いたしました。
工作機械向け 特注機械カバー
こちらは、工作機械向けの特注の機械カバーです。既存のカバーが腐食してしまったため、新設を検討されておりました。ほかに対応可能な業者が見つからないということでご相談をいただき、現地調査にて寸法確認を行い、配管や取り付けの位置を確認し、図面作成をいたしました。
SUS304製 取水口スクリーン
海洋に沈めて、取水口に塵芥が入らないようにガードするためのスクリーンです。チャンネル・アングルを骨組みに、ステンレス製ネットを取り付ける形で製造をしております。
海水に対応するため、酸化防止対策として、電解仕上げ、SUS304に海洋向けの塗装を厚く塗る仕上げを行っております。
製造から塗装、納入まで、一貫対応いたしました。
大型換気扇フード
給食センター向けの大型換気扇のカバーを作ってほしいとご相談いただきました。
当初は鉄製のものを使用されていました。しかし、ルーバー部分が腐食してしまい、更新の必要がありました。防錆対策で、一括でステンレス製にて製造いたしました。
手書きの図面でご相談いただき、当社で、設計し、製造しておりますが、
現場確認を行い、寸法と設置仕様を確認したのち、設計製造しております。
モーターカバー 【搬送装置向け】
粉体をコンベアで搬送する装置のモーターカバーです。仮組みしたうえで納品させていただきました。レーザー加工機で、2.0㎜のステンレス板材を、特定の形状にカットしたのち、ロール曲げ、ベンダーによる加工部品と溶接を行い、製作いたしました。取り付け位置と組み立てる際のピッチが合っているかに注意して組立を行いました。
ステンレス大型製缶・溶接のことなら、千葉・房総 製缶板金加工.comにお任せください
ステンレスの大型製缶は、素材特有の「歪み」や設備の制約から、極めて高度な専門技術を要します。 千葉・房総 製缶板金加工.com（株式会社アガツマ）は、最大6m級の大型構造物に対し、設計から精密な溶接、電解研磨、さらには3m超の大型焼付塗装までを自社一貫体制で対応いたします。
難易度の高い「歪み」に対しては、熟練職人が一点ずつ状態を見極め、叩きによる手作業でミリ単位の精度に追い込みます。 また、図面がない老朽設備の復元（リバースエンジニアリング）や、ポンチ絵からの設計提案も得意としています。
外注を挟まないワンストップ対応で、管理工数削減と短納期を両立します。 ステンレス製缶の課題は、ぜひ弊社へご相談ください。
