基礎知識
Vベルトの安全対策を支えるVベルトカバーの設計・製作
コンベヤ、ポンプ、ブロワ、送風機など、工場の動力伝達を支えるVベルトは、構造がシンプルで衝撃にも強く、いまも現場の主役であり続けています。
しかし同時に、Vベルトとプーリーの噛み込み部は、工場内でもっとも危険な回転部のひとつです。そして巻き込まれ災害の多くは、機械を操作している最中ではなく、清掃中のウエス、点検中の袖口、指差し確認の一瞬「作業中ではない、ほんの数秒」に起きています。
本コラムでは、Vベルトの安全対策としてのカバーの必要性、そして現場で確実に機能させるための要件を整理し、当社の特注製作事例とあわせてご紹介します。
露出したVベルトに潜むリスク
人的リスク
Vベルトとプーリーの噛み込み部に一度指先が入れば、人の力で引き抜くことはできません。手袋、作業着の袖、ウエス、工具など、触れるつもりがなくても接触は起こります。掃除、給油、点検といった日常業務の中に、リスクは常在しています。
物理的リスク
異物の噛み込みによってベルトが断裂すると、切れたベルトが高速で飛散します。設備が止まるだけでなく、周囲の作業者に当たる二次災害につながります。
環境要因
粉塵や切削油、水分が付着すればスリップや偏摩耗が進み、ベルトの劣化は加速します。劣化したベルトは断裂しやすくなり、それが災害と突発停止に直結する。環境要因は、めぐりめぐって安全上のリスクになります。
Vベルトカバーは「人を守る」ための安全設備
Vベルトカバーの第一の目的は、回転部と人を物理的に隔離することです。
そしてこの覆いの設置は、現場判断の任意事項ではありません。労働安全衛生規則第101条では、機械の原動機、回転軸、歯車、プーリー、ベルト等の労働者に危険を及ぼすおそれのある部分について、覆い、囲い、スリーブ、踏切橋等を設けなければならないと定められています。掃除・給油・検査・修理を行う際の運転停止も、同じく規則で義務づけられています。カバーは「あったほうが望ましい設備」ではなく、「なければならない設備」です。
そのうえで、副次的なメリットもあります。粉塵・油・水分を遮断すればベルトの劣化が抑えられ、交換頻度が下がる。結果としてメンテナンスコストの削減にもつながります。
安全対策を正しく行うことで、保全費用の削減も同時に実現可能です。
当社が提供する、現場に合う特注カバー3つの特徴
現物採寸からのリバースエンジニアリング
Vベルトカバーの製作でまず壁になるのが、「図面がない」という問題です。
長年稼働してきた設備ほど、当時の図面が残っていない、改造を重ねて現物と図面が一致しない、メーカーがすでに存在しない、というケースが少なくありません。
当社は、こうした案件こそ得意としています。現地・現物での採寸から起こすリバースエンジニアリングに対応し、図面がない状態でも製作可能です。「この部分をこう覆いたい」という構想段階のご相談から、寸法の詰め方、材質選定、分割の考え方までご提案します。
コストと納期を最適化する一貫対応
当社は、設計から製缶板金加工、溶接、大型焼付塗装、組立・据付までを自社で完結する一貫生産体制を構えています。板厚2〜16mmの厚中板を中心に、最大6mまでの大型製品にも対応可能です。
工程を外注に分散させないため、中間マージンと工程間のロスが発生しません。これがそのまま価格に反映されます。加えて、寸法のすり合わせが速く、修正が必要になった際もその場で判断できるため、納期短縮にもつながります。設計者と製造現場が同じ工場にいることの効果は、こうした特注品でこそ大きく出ます。
現場環境にフィットする専用設計
既製品のカバーがうまく収まらないケースでは、周辺の設備環境やスペースの都合が影響していることが多く見られます。
当社では、それぞれの現場状況に合わせて、干渉を避ける形状や使い勝手の良い開閉方向などを柔軟に設計いたします。日々のメンテナンスのしやすさを最初から考慮することで、安全かつ「外されないカバー」をご提供します。
また、屋内外やご使用環境の特性に合わせて、鋼板、ステンレス、めっき仕様などから、長くお使いいただける最適な材質と表面処理をご提案いたします。
＞＞当社だからこそできること – 千葉・房総 製缶板金加工.com
特注カバーの製作事例
当社がこれまでに製作した、Vベルト・動力伝達部の安全カバー事例をご紹介します。いずれも現場条件に合わせた特注品です。
プーリー・Vベルトカバー

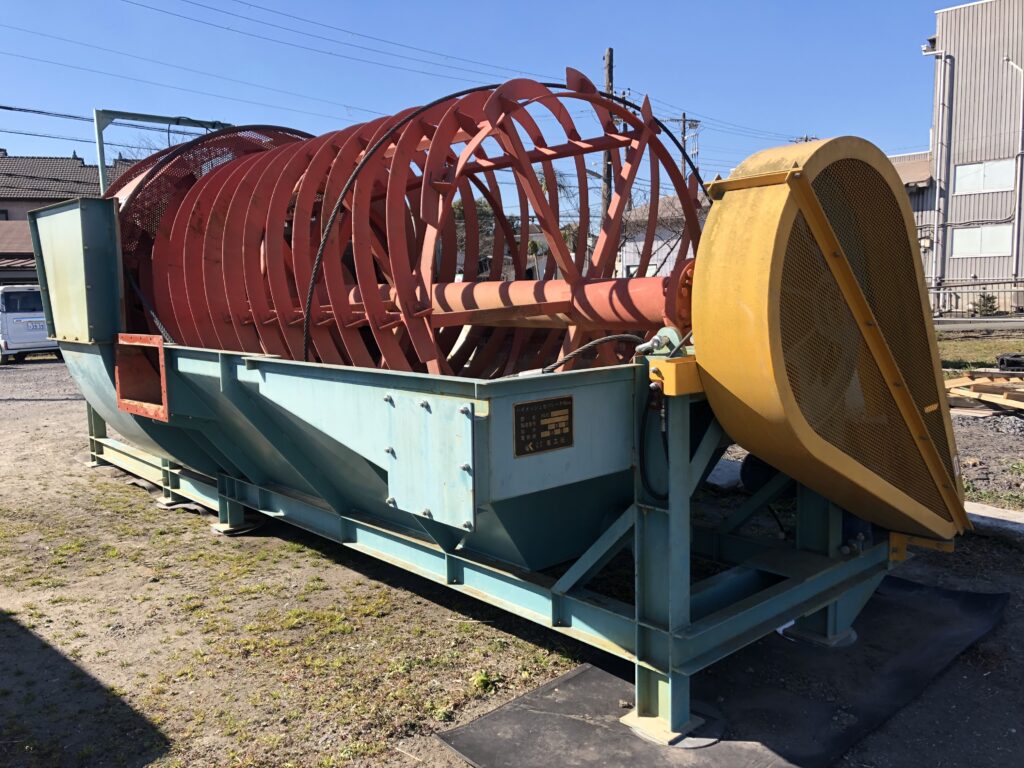

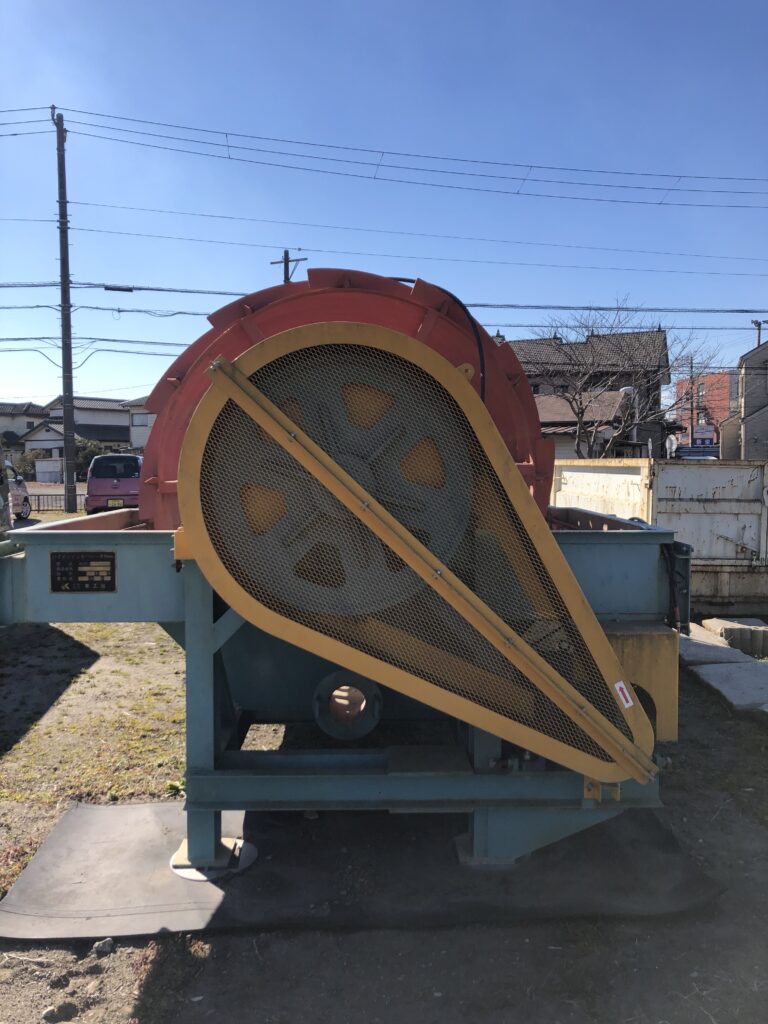

ゴルフ場のバンカーの砂をかき混ぜて、混入した石や草木をふるいにかけて取り除く機械の動力となるモーターのカバーです（写真黄色）。
さらに機械内部に砂が残留してしまうとのことでしたので、効率よく排出されるよう、ホッパーの排出口にRをつけて仕上げました。
プーリー・Vベルトカバー
このモーターカバーは、建築業界向けの製作事例です。
四隅の角はアール（丸み）が付けられており、安全性に配慮したデザインとなっています。これは、レーザー加工で精密に切り出した板材を、ロール曲げやベンダー加工によって立体的な形状に成形することで実現しています。
次に、製品の美観と耐久性を高めるため、溶接部分を丁寧に研磨し、最終工程で電解仕上げを施しています。この仕上げは、見た目を美しくするだけでなく、錆びにくくする効果も高めます。
プーリーカバーの更新
工場の設備で長年使用され、老朽化により破損した鉄製モーターカバーの更新事例です。割れた箇所が内部ファンに接触しかねない危険な状態でした。
メーカー生産終了で図面がない旧式設備でしたが、スタッフが現地で現物を丁寧に採寸し、特注製作を行いました。わずかなズレが重大なトラブルに直結するため、詳細な寸法測定から図面起こし、レーザー切断、曲げ、溶接までを自社で一貫対応。正確な取り付け位置を確保し、迅速に現場の安全を取り戻しました。
モーターカバー 【搬送装置向け】
粉体をコンベアで搬送する装置のモーターカバーです。仮組みしたうえで納品させていただきました。取り付け位置と組み立てる際のピッチが合っているかに注意して組立を行いました。
まとめ
露出したVベルトは、労働安全衛生規則上の是正対象であると同時に、重篤災害のリスクそのものです。
そして安全カバーは、付ければ終わりではありません。張り調整や点検のたびに確実に戻される設計になって初めて、安全対策として機能します。
図面がない、既製品が合わない、他社で断られた。そうした設備の安全対策こそ、当社の領域です。現物採寸によるリバースエンジニアリングから設計、製缶板金加工、溶接、焼付塗装までを一貫対応し、コストと納期の両面でお応えします。
Vベルトカバーの新規製作・更新は千葉・房総 製缶板金加工.comにおまかせください。
千葉・房総 製缶板金加工.comは、2~4mの厚中板製缶板金製品の設計から製缶板金・プレス加工、溶接組立、塗装までワンストップ対応する、
大型製缶板金加工や設計に関する技術情報をご紹介する、専門技術サイトです。千葉・房総 製缶板金加工.comは、様々な業界向への納入実績が豊富で、信頼と実績を積み重ねてきました。
ポンチ絵や漫画絵からのご相談も問題ございませんので、お気軽にお問い合わせください。
